КОНТАКТОР ВАКУУМНЫЙ КВТ-10-250 УХЛ2

Контактор КВТ-10-250 УХЛ2

Контактор вакуумный малогабаритный КВТ-10-250 УХЛ2 предназначен для частых коммутационных операций приемников электрической энергии в электроустановках различных отраслей народного хозяйства с номинальным напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц.

Контактор предназначен для работы в шкафах управления, установленных в помещениях (категория размещения УХЛ2 по ГОСТ 15150-69).

К преимуществам контактора КВТ-10-250 УХЛ2 относятся компактное исполнение и малый ток потребления при удержании во включенном положении.

Внимание! Контакторы КВТ-10-250 не предназначены для использования в схемах реверсирования двигателей, в которых используются два контактора.

Технические характеристики вакуумного контактора КВТ-10-250 УХЛ2
Наименование параметра, единица измерения Норма
Номинальное напряжение главной цепи, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный переменный ток главной цепи, А 250
Номинальный переменный ток отключения главной цепи, кА 2
Сквозной ток короткого замыкания:
- ток электродинамической стойкости, кА 2
- ток термической стойкости, кА 2
Собственное время включения, с, не более 0,06
Собственное время отключения, с, не более 0,2
Номинальное напряжение цепей питания привода, В ~220
Ток включения в цепи управления
в течение собственного времени включения, А, не более
10
Потребляемый ток цепи управления во включенном состоянии, А, не более 0,06
Габаритные размеры В х Ш х Г, мм 280 X 315 X 265
Масса, не более, кг 12

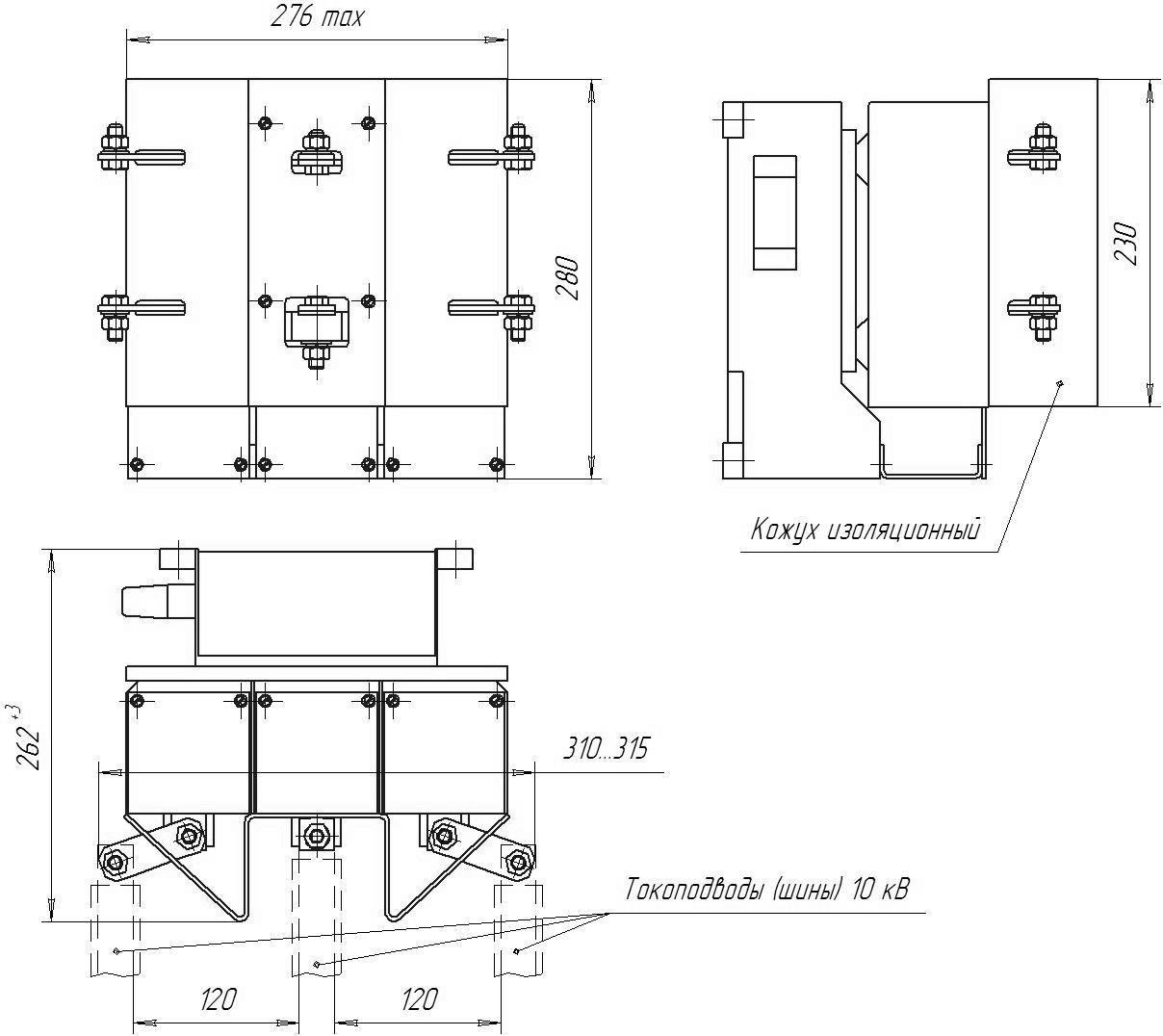

Габаритные размеры вакуумного контактора КВТ-10-250 УХЛ2

Габаритные размеры вакуумного контактора КВТ-10-250 УХЛ2
