Индикаторы высокого напряжения
(сигнализаторы наличия напряжения стационарные)
производства ООО "НПО "Эковакуум"
Индикаторы высокого напряжения (ИВН) предназначены для визуальной (световой) сигнализации наличия высокого напряжения на токоведущих частях электрооборудования и предупреждения об этом персонала. ИВН устанавливаются в комплектных распределительных устройствах (КРУ, КРУН, КСО), комплектных трансформаторных подстанциях (КТП), а также на проводах линий электропередач ЛЭП и шинах открытых распредустройств (ОРУ) напряжением 6-10, 20, 35кВ, 50Гц. В настоящее время установка ИВН в шкафах КРУ, КСО, КТП является обязательной. Целесообразной является также установка ИВН на проводах и шинах ОРУ 110 кВ, а также электрооборудовании постоянного тока.
Номенклатура изготавливаемых индикаторов представлена в таблицах. Для их работы не требуется наличие питающего напряжения. Необходимая для сигнализации энергия поступает от самих датчиков. Индикаторные лампочки светодиодного или газоразрядного типа работают в импульсном режиме, что необходимо для привлечения внимания персонала, а также для увеличения их срока службы (не требуется замена).
ИВН изготавливаются также с релейным блоком, который имеет одну или две группы "сухих", переключающихся контактов. Индикаторы с релейным блоком могут использоваться для подключения дополнительной световой или звуковой сигнализации, блокировки ошибочных действий, передаче информации и др.
ИВН переменного тока поставляются в комплекте на три фазы (датчики емкостного типа, индикаторные лампочки, соединительные провода и клеммы), а для ИВН релейного типа — релейный блок. Комплект ИВН постоянного тока включает датчик резистивного типа, индикаторную лампочку, соединительный провод, релейный блок (при заказе). Индикаторные лампочки — красного цвета в пластмассовом корпусе, по заказу светодиодные или газоразрядные. По заказу поставляются в антивандальном (металлическом) корпусе, цвета желтый, зеленый, красный (ж/з/к). Индикаторные лампочки устанавливаются на фасадных панелях шкафов КРУ, КСО, КТП и др. Длина соединительных проводов 2м, по заказу до 4м. В индикаторах типа ИВНО-35 (индикатор высокого напряжения оптоволоконный) датчик с индикаторной лампочкой устанавливается на токоведущей шине, а световой сигнал от индикаторной лампочки выводится на фасадную панель шкафа по гибкому световоду (оптоволокну). Таким образом индикатор не подвергается воздействию высокого напряжения, так как изолирован от земли.
При эксплуатации обслуживающему персоналу необходимо помнить, что отсутствие сигнала индикатора не обязательно означает отсутствие напряжения (для класса 10кВ порог индикации — 1,5 кВ). Поэтому, не отменяется обязательное использование переносного указателя напряжения и заземление токоведущих частей. В то же время, сигнал о наличии напряжения должен восприниматься как запрет на доступ к данной электроустановке.
Нормативные требования излагаются в Стандартах ПАО "РОССЕТИ":
- - СТО 34.01-30.1-001-2016 "Порядок применения электрозащитных средств в электросетевом комплексе ПАО РОССЕТИ", п.6.2, Сигнализаторы наличия напряжения стационарные.
- - СТО 34.01-32-005-2016 "Камеры сборные одностороннего обслуживания" Общие технические условия, п.8.15 таблица.
- - СТО 56947007-29.130.20.104-20 "Типовые технические требования к КРУ классов напряжения 6-35 кВ, п.1.9.13, таблица.
- А также, ГОСТ Р 55190-2022 "Устройства комплектные распределительные в металлической оболочке (КРУ) на напряжение 35кВ", ОТУ, п.6.25.
Индикаторы высокого напряжения (ИВН)
|
||||
|---|---|---|---|---|
| Наименование | Тип датчика напряжения | Индикация напряжения | Релейный блок | Место установки |
| ИВН-10 | Емкостной в опорном изоляторе | Светодиодный или газоразрядный индикатор | Нет | Шкафы КРУ, КСО, КТП и др. |
| ИВНР-10 | Емкостной в опорном изоляторе | Светодиодный или газоразрядный индикатор | Есть | Шкафы КРУ, КСО, КТП и др. с возможностью блокировки дополнительной световой и звуковой сигнализации. |
| ИВНБ-10 | Емкостной, бесконтактный под токоведущими шинами | светодиодный индикатор | Нет | Шкафы КРУ, КСО, КТП и др., а также оборудование с подвижными токоведущими частями. |
| ИВНБР-10 | Емкостной, бесконтактный под токоведущими шинами | Cветодиодный индикатор | Есть | Шкафы КРУ, КСО, КТП и др. с возможностью блокировки дополнительной световой и звуковой сигнализации. |
| ИВНК-10 | Емкостной, крепится на жилах кабеля | Светодиодный или газоразрядный индикатор | Нет | Кабельные вводы в шкафах КРУ, КСО, КТП и др. |
| ИВНКР-10 | Емкостной, крепится на жилах кабеля | Светодиодный или газоразрядный индикатор | Есть | Кабельные вводы в шкафах КРУ, КСО, КТП и др. с возможностью блокировки дополнительной световой и звуковой сигнализации. |
Индикаторы высокого напряжения (ИВН)
|
||||
|---|---|---|---|---|
| Наименование | Тип датчика напряжения | Индикация напряжения | Релейный блок | Место установки |
| ИВНБ-35 | Емкостной, бесконтактный под токоведущими шинами | Светодиодный индикатор | Нет | Шкафы КРУ, КТП и др. на напряжение 20 и 35 кВ |
| ИВНО-35 | Емкостной, устанавливается на шинах, изолированный от земли | Светодиодный индикатор с передачей сигнала по гибкому световоду (оптоволокну) | Нет | Шкафы КРУ, КТП и др. напряжение 10, 20, 35 кВ |
Индикаторы высокого напряжения (ИВН) наружной установки,
|
|||
|---|---|---|---|
| Наименование | Тип датчика напряжения | Индикация напряжения | Место установки |
| ИВНЛ-10 | Емкостной, изолированный от земли | Светодиодный | На проводах ЛЭП 6-10кВ |
| ИВНЛ-35 | Емкостной, изолированный от земли | Светодиодный | На проводах ЛЭП 20кВ и 35кВ |
| ИВНЛ-110 | Емкостной, изолированный от земли | Светодиодный | На проводах ЛЭП 110кВ |
| ИВНШ-35 | Емкостной, изолированный от земли на шинах ОРУ | Светодиодный | На шинах ОРУ 35кВ |
| ИВНШ-110 | Емкостной, изолированный от земли на шинах ОРУ | Светодиодный | На шинах ОРУ 110кВ |
Индикаторы высокого напряжения (ИВН) постоянного тока 3-15кВ |
||||
|---|---|---|---|---|
| Наименование | Тип датчика напряжения | Индикация напряжения | Релейный блок | Место установки |
| ИВН(П)-10 | Резистивный, в опорном изоляторе | Газоразрядный или светодиодный индикатор | Нет | Высоковольтное оборудование постоянного тока 3-10кВ |
| ИВН(ПР)-10 | Резистивный, в опорном изоляторе | Газоразрядный или светодиодный индикатор | Есть | Высоковольтное оборудование постоянного тока 3-10кВ, с возможностью блокировки и дополнительной световой и звуковой сигнализацией. |

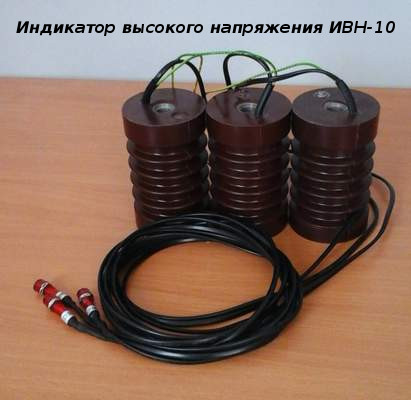

Индикатор высокого напряжения ИВН-10
(стационарный указатель напряжения, устройство индикации напряжения)

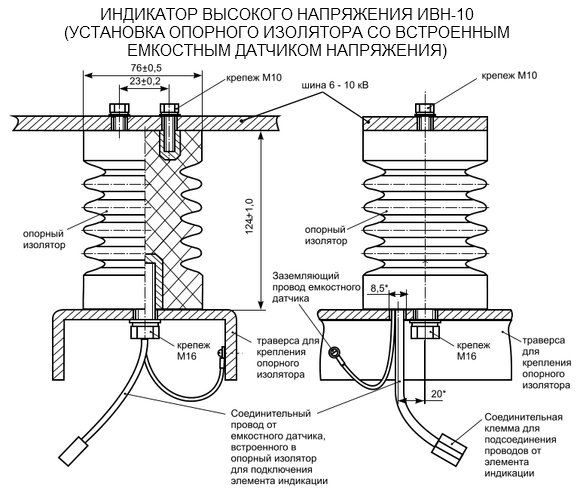

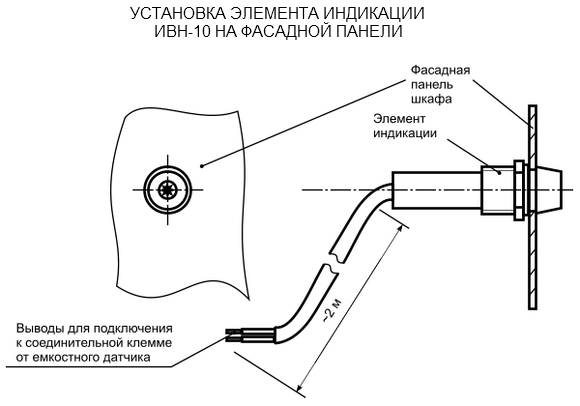

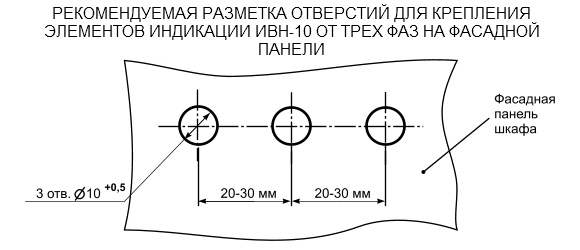

Индикатор высокого напряжения ИВН-10 (далее – индикатор) предназначен для визуальной индикации наличия напряжения 6-10 кВ, 50 Гц,(3 фазы) на токоведущих частях, в том числе, комплектных распределительных устройств (КРУ, КРУН, КСО). Индикатор состоит из датчиков высокого напряжения емкостного типа, встроенных в опорные изоляторы, элементов индикации и соединительных проводов на каждую фазу. ИВН-10 предназначен для стационарной установки.
Мигающее свечение элементов индикации (газоразрядные лампочки) осуществляется за счет энергии, поступающей от датчиков емкостного типа встроенных в опорные изоляторы, входящие в комплектацию индикатора. Опорные изоляторы с датчиками устанавливаются под токоведущими шинами как обычные опорные изоляторы. Элементы индикации выдают устойчивый световой сигнал с частотой импульсов 1-2 Гц при наличии на шинах напряжения. Величина тока, проходящего по шинам, не влияет на показания индикатора.
Индикатор может поставляться по выбору с одним из двух типов элементов индикации: газораздрядными или светодиодными лампами.
Индикаторы поставляются с лампами красного цвета, но по заказу могут быть трех цветов (желтая, зеленая и красная (ЖЗК)).
Для работы индикатора высокого напряжения не требуется источников питания. Он прост в монтаже, не требует обслуживания и надежен в работе.
Применение индикатора позволяет повысить безопасность и удобство работы обслуживающего персонала.
Если Вам необходима дополнительная техническая информация или информация коммерческого характера Вы можете связаться с нами по телефону или написать нам по e-mail.
Индикатор высокого напряжения релейный ИВНР-10
Индикатор высокого напряжения ИВНР-10 осуществляет визуальную (световую) индикацию наличия напряжения 6-10 кВ промышленной частоты на шинах в шкафах КРУ, КСО и др., а также электрическую блокировку ("сухие" контакты реле) неправильных действий персонала (блокировка дверей шкафа, приводов разъединителей и заземлителей и др.)
Существенное преимущество ИВНР-10, в сравнении с аналогичными устройствами, состоит в том, что для его работы НЕ ТРЕБУЕТСЯ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ.
ИВНР-10 поставляется в комплекте на 3 фазы и содержит емкостные датчики встроенные в опорные изоляторы, элементы индикации (индикаторные лампы), релейный блок, соединительные провода и клеммы. Выходные контакты релейного блока перекидывающегося типа могут коммутировать переменный ток 50 Гц; 220 В; 1 А; постоянный ток 30 В, 1 А. "Сухие контакты" реле замыкаются, если хотя бы в одной из фаз появляется напряжение выше 2 кВ и размыкаются при понижении напряжения до 1-1,5 кВ. Размеры составных частей индикатора и схема соединений представлены на рисунке ниже.
Индикатор может поставляться по выбору с одним из двух типов элементов индикации: газораздрядными или светодиодными лампами.
Индикаторы поставляются с лампами красного цвета, но по заказу могут быть трех цветов (желтая, зеленая и красная (ЖЗК)).
ИВНР-10 легко устанавливается в шкафу, прост в эксплуатации, не требует специального обслуживания.
Если Вам необходима дополнительная техническая информация или информация коммерческого характера Вы можете связаться с нами по телефону или написать нам по e-mail.

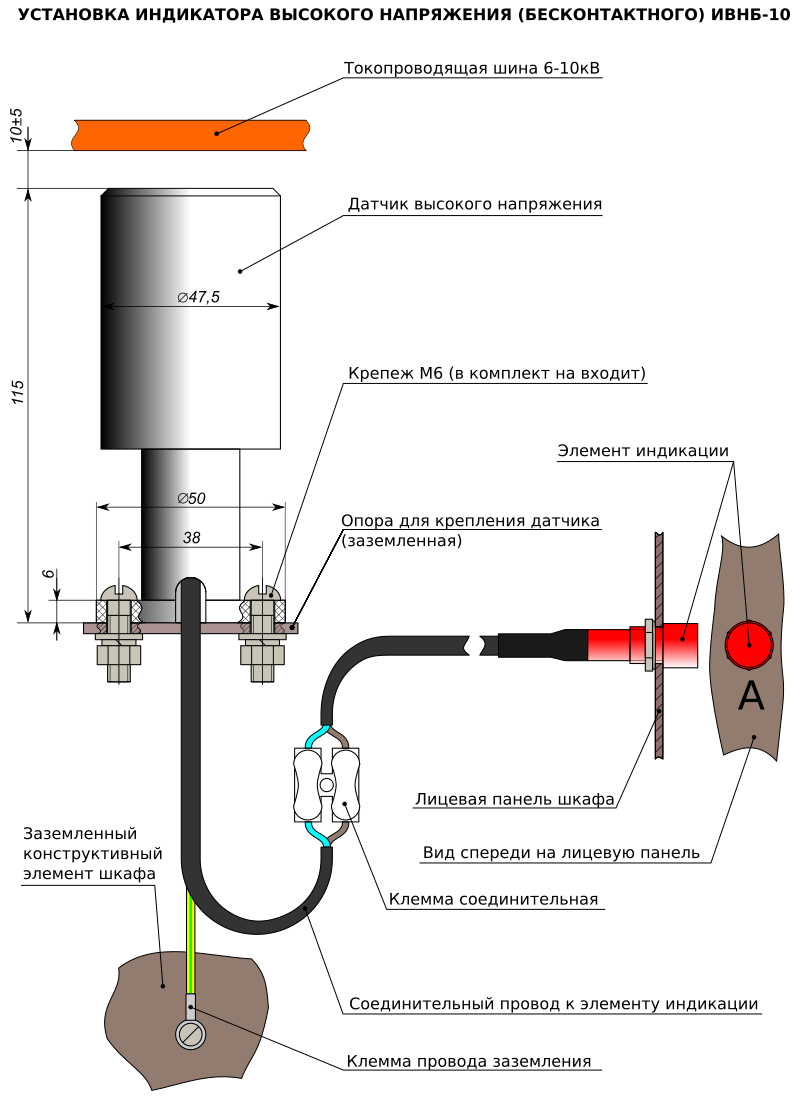

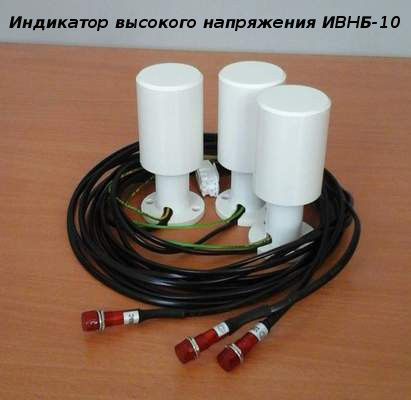

Индикатор высокого напряжения бесконтактный ИВНБ-10
(стационарный указатель напряжения, устройство индикации напряжения)
Индикатор высокого напряжения ИВНБ-10 предназначен для определения наличия высокого напряжения 6-10 кВ, 50 Гц, 3 фазы на токоведущих частях электроустановок, в том числе, комплектных распределительных устройств (КРУ, КРУН, КСО). Индикатор состоит из высоковольтных датчиков напряжения емкостного типа, блоков индикации и соединительных проводов на каждую фазу. Датчики и блоки индикации устанавливаются стационарно, причем датчик не контактирует с токоведущими частями.
Индикатор поставляется в трехфазном исполнении. О наличии высокого напряжения свидетельствует свечение световых элементов на блоках индикации.
Индикатор может поставляться по выбору с одним из двух типов элементов индикации: газораздрядными или светодиодными лампами.
Индикаторы поставляются с лампами красного цвета, но по заказу могут быть трех цветов (желтая, зеленая и красная (ЖЗК)).
Для работы индикатора высокого напряжения не требуется источников питания. Он прост в монтаже, не требует обслуживания и надежен в работе.
Применение индикатора позволяет повысить безопасность и удобство работы обслуживающего персонала.
Если Вам необходима дополнительная техническая информация или информация коммерческого характера Вы можете связаться с нами по телефону или написать нам по e-mail.

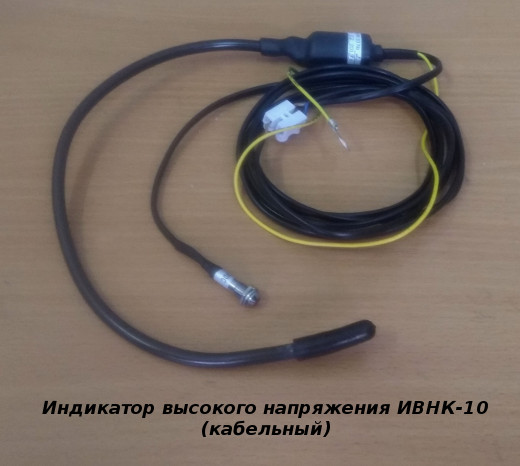

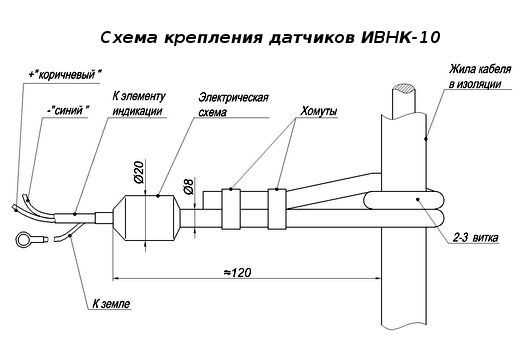

Индикатор высокого напряжения кабельный 10кВ ИВНК-10
Индикатор высокого напряжения кабельный ИВНК-10 предназначен для определения наличия высокого напряжения 6-10 кВ, 50 Гц, 3 фазы на жилах высоковольтного кабеля, в комплектных распределительных устройствах (КРУ, КРУН, КСО). Индикатор состоит из датчиков напряжения емкостного типа, элементов индикации и соединительных проводов на каждую фазу. Датчики и элементы индикации устанавливаются стационарно.
Индикатор не требует дополнительных источников питания. Мигающее свечение элементов индикации (газоразрядные или светодиодные лампочки) осуществляется за счет энергии, поступающей от датчиков емкостного типа (отрезок высоковольтного провода) закрепленный на жилах кабеля.наличия высокого напряжения 6-10 кВ, 50 Гц, 3 фазы на жилах высоковольтного кабеля, в комплектных распределительных устройствах (КРУ, КРУН, КСО).
Индикатор может поставляться по выбору с одним из двух типов элементов индикации: газораздрядными или светодиодными лампами.
Индикаторы поставляются с лампами красного цвета, но по заказу могут быть трех цветов (желтая, зеленая и красная (ЖЗК)).
Если Вам необходима дополнительная техническая информация или информация коммерческого характера Вы можете связаться с нами по телефону или написать нам по e-mail.

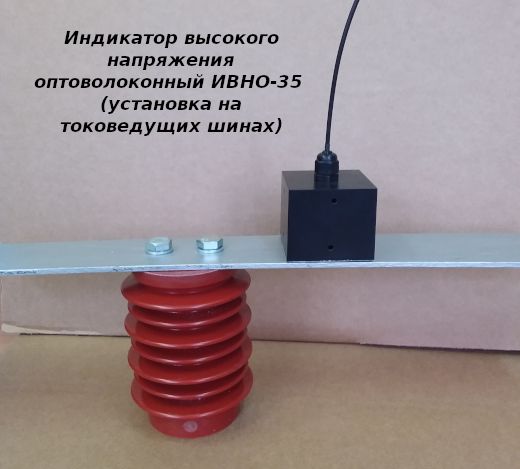

Индикатор высокого напряжения оптоволоконный ИВНО-35
Индикатор высокого напряжения универсальный ИВНО-35 предназначен для визуальной (световой) сигнализации наличия высокого напряжения от 10 до 35 кВ, 50 Гц, 3 фазы на токоведущих частях высоковольтного оборудования, в том числе, комплектных распределительных устройств (КРУ, КРУН, КСО), трансформаторных подстанций (ТП, КТП) и др. Индикатор содержит датчики напряжения емкостного типа, лампочки индикации (лампочки) и гибкие световоды (световой оптоволоконный кабель). Датчики устанавливаются на токоведущих шинах или выводах электрооборудования стационарно, лампочки индикации крепятся на фасадных панелях шкафов КРУ, КСО, КТП или других заземленных ограждениях и соединяются с датчиками гибкими световодами. ИВНО-35 поставляются комплектами на 3 фазы.
Индикатор осуществляет визуальную (световую) сигнализацию наличия высокого напряжения на шинах электрооборудования с линейным номинальным напряжением от 10 до 35кВ, частотой 50 Гц.
Индикатор не требует дополнительных источников питания. Импульсное свечение лампочек индикации осуществляется за счет энергии, поступающей от датчиков емкостного типа установ-ленных на токоведущих шинах или выводах электрооборудования. Датчики изолированы от земли.
Лампочки выдают импульсный световой сигнал с интервалом 0,5-3с при наличии на шинах высокого напряжения 10-35кВ. Величина тока, проходящего по шинам, не влияет на показания индикатора. Так как датчики находятся на потенциале токоведущей цепи, полностью изолированы от заземленных конструкций и имеют с землей только емкостную связь, то их электропрочность такая же как и основное электрооборудование.
Индикаторы применяются для получения информации о наличии высокого напряжения на участках высоковольтных линий после выполнения коммутационных операций выключателями, разъединителями, контакторами.
| Технические характеристики | |
|---|---|
| Климатическое исполнение по ГОСТ 15150-69 | У3 |
| Диапазон рабочих температур,°C | -40...+40 |
| Номинальное напряжение (линейное), 50 Гц, Кв | 10, 20, 35 |
| Интервал между световыми импульсами, с | 0,5-3 |
| Пороговое значение начала индикации, кВ, не более | 1,5 |
| Длина гибкого световода, м | 2,5 (по заказу до 4) |
| Габаритные размеры, мм | |
| - лампочки индикации | d=10-14, l=30-40 (зависит от типа) |
| - емкостного датчика | 60х60х50 |
| Срок службы | не менее, 15 лет |
| Масса комплекта на 3 фазы, не более, кг: | 1 |
Разработчик - ООО "НПО "Эковакуум", г.Москва.
Если Вам необходима дополнительная техническая информация или информация коммерческого характера Вы можете связаться с нами по телефону или написать нам по e-mail.
Индикатор высокого напряжения линейный ИВНЛ-10 на ЛЭП 6-10 кВ
Индикатор высокого напряжения линейный ИВНЛ-10 предназначен для визуальной (световой) индикации наличия высокого напряжения на воздушных линиях электропередачи (ВЛЭП) 6-10 кВ, 50-60 Гц. Индикаторы ИВНЛ-10 работают от напряжения самих линий и не требуют сменных батарей или аккумуляторов.
ИВНЛ-10 позволяет выявлять обрыв проводов и замыкание на землю.

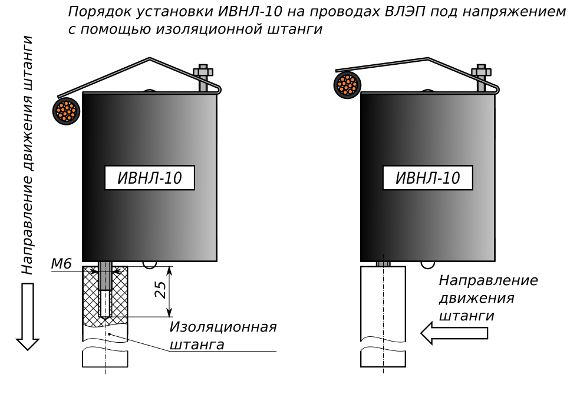

ИВНЛ-10 целесообразно устанавливать перед разъединителями на подводящих проводах к КТП и КРУН. Установка может осуществляться без снятия напряжения с помощью изоляционной тяги.
Комплект поставки: три индикатора на каждую фазу, паспорт.
| Технические характеристики | |
|---|---|
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ1 |
| Диапазон рабочих температур,°C | -40...+40 |
| Номинальное напряжение (линейное), 50 Гц, Кв | 6,3 и 10 |
| Диаметр провода ВЛЭП (голый или изолированный) | 8-20 мм (или по заказу) |
| Индикация | 1 яркий светодиод |
| Интервал между световыми импульсами, с | 4-8 |
| Видимость индикации, не менее, м | день - 10; ночь - 30 |
| Угол видимости относительно оси индикатора, ° | 15 |
| Возможность установки на линию под напряжением | имеется |
| Габаритные размеры, мм | |
| - диаметр корпуса | 60 |
| - длина корпуса | 75 |
| Срок службы | не менее, 15 лет |
| Масса комплекта на 3 фазы, не более, кг: | 1,5 |
Разработчик - ООО "НПО "Эковакуум", г.Москва.
Если Вам необходима дополнительная техническая информация или информация коммерческого характера Вы можете связаться с нами по телефону или написать нам по e-mail.

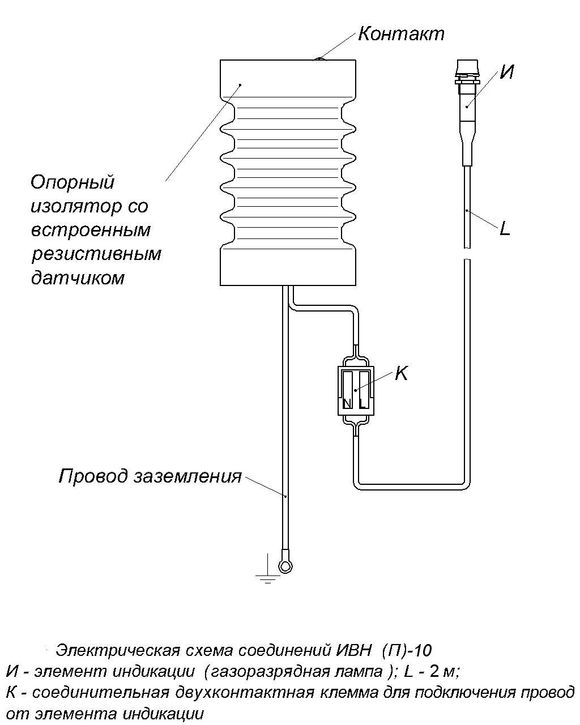

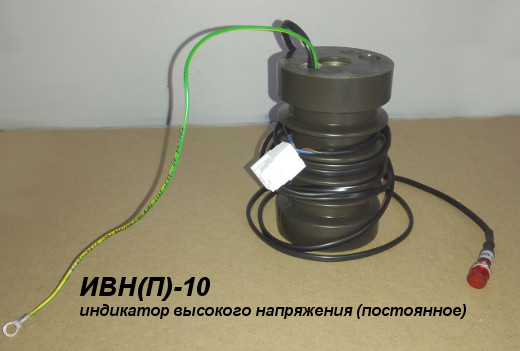

Индикатор высокого напряжения 10кВ (постоянное) ИВН(П)-10

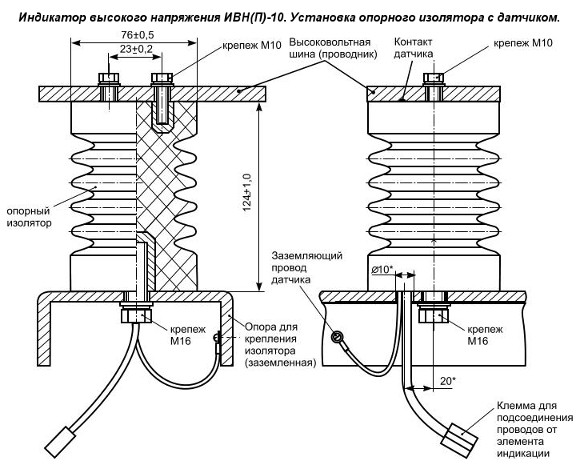

Индикатор высокого напряжения ИВН(П)-10предназначен для визуальной (световой) индикации наличия постоянного напряжения до 10 кВ на электротехническом оборудовании (конденсаторы, шинопроводы и др.).
Индикатор ИВН(П)-10 содержит датчик высокого напряжения резистивного типа встроенный в опорный изолятор, элемент световой индикации (газоразрядная лампочка), соединительную клемму и провод длиной 2 м (если другое не указано в заказе).
При наличии высокого напряжения появляется мигающее свечение газоразрядной лампочки, частотой 0,5-1 Гц.
Существенное преимущество ИВН(П)-10, в сравнении с аналогичными устройствами, состоит в том, что для его работы НЕ ТРЕБУЕТСЯ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ.
Индикатор может поставляться по выбору с одним из двух типов элементов индикации: газораздрядными или светодиодными лампами.
ИВН(П)-10 легко устанавливается в шкафу, прост в эксплуатации, не требует специального обслуживания.
Если Вам необходима дополнительная техническая информация или информация коммерческого характера Вы можете связаться с нами по телефону или написать нам по e-mail.

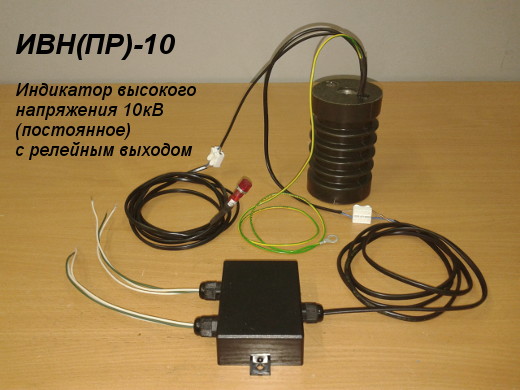

Индикатор высокого напряжения 10кВ (постоянное)
с релейным выходом ИВН(ПР)-10

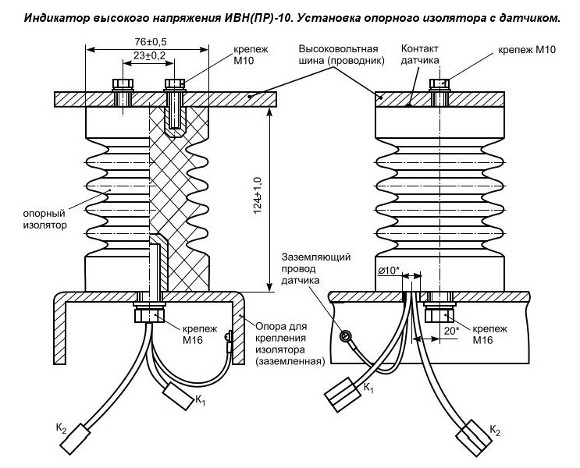

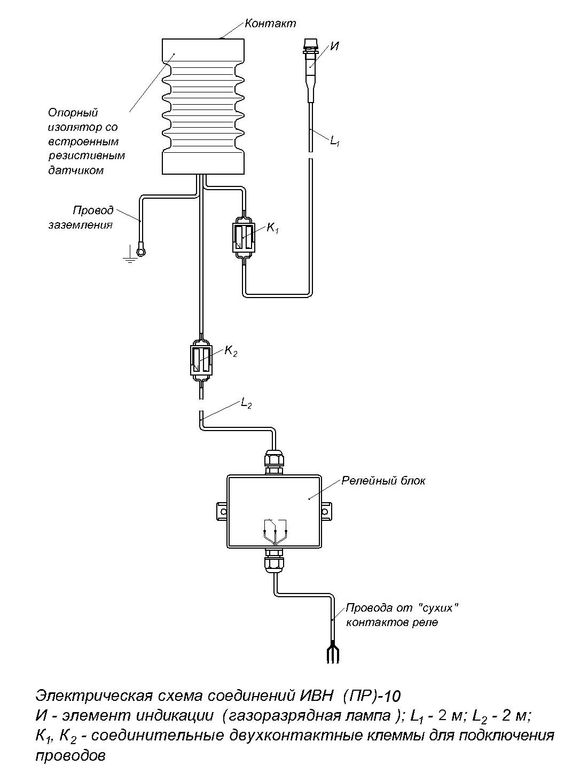

Индикатор высокого напряжения ИВН(ПР)-10предназначен для визуальной (световой) индикации и релейного контроля наличия постоянного напряжения до 10кВ на электротехническом оборудовании (конденсаторы, шинопроводы и др.).
Индикатор ИВН(ПР)-10 содержит датчик высокого напряжения резистивного типа встроенный в опорный изолятор; элемент световой индикации (газоразрядная лампочка); релейный блок, соединительные провода и клеммы.
При наличии высокого напряжения появляется мигающее свечение газоразрядной лампочки, частотой 0,5-1 Гц, а также происходит переключение «сухих» контактов реле.
Индикатор ИВН(ПР)-10 может поставляться с одной или двумя группами переключающихся контактов реле.
Существенное преимущество ИВН(ПР)-10, в сравнении с аналогичными устройствами, состоит в том, что для его работы НЕ ТРЕБУЕТСЯ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ.
ИВН(ПР)-10 легко устанавливается в шкафу, прост в эксплуатации, не требует специального обслуживания.
Если Вам необходима дополнительная техническая информация или информация коммерческого характера Вы можете связаться с нами по телефону или написать нам по e-mail.
